一、工程概况：

湘潭市培源实验学校学生宿舍楼6栋，每栋宿舍楼每天用55℃热水量为32吨，每栋宿舍楼的热水系统独立完成，共6套热水系统，该热水系统方案拟采用尚佰特热泵热水机组来完成热水供工作。

二、室外气象参数

三、每栋宿舍生活热水量约为32吨选型（共6套）：

1. 设计计算基本参数：

气象参数：夏季室外温度：35.8℃   年平均水温20℃。

冬季室外温度∶ -3℃      年平均水温10℃。

自来水平均温度： 夏季25℃   春秋季15℃

要求恒温水箱设计水温55-60℃，设备工作时间12小时内。

冬季学校放假期间不使用。

2、设计遵守规范和标准

（1）《建筑给水排水设计规范》GB50015-2003

  （2）《给水排水制图标准》 T50106-2001

  （3） JGJ/T16-92 民用建筑电气设计规范

（4）室外给水设计规范（GBJ13—86）

  （5） GB50189-2005  公共建筑节能设计标准

  （6） GB7725-1996 热水系统设计、安装及工程验收技术规范（GB/T 18713-2002）

（7） GB/T18430.1-2007 蒸汽压缩循环制冷(热泵)机组技术标准

  （8）《筑给水排水及采暖工程施工质量验收规范》GB50242—2002

3、设计思路

（1）、整个热水工程采用尚佰特热泵机组来完成热水加热工作。

（2）、机组安装于楼房楼顶，管道及阀门全部作保温处理，机组通过对水箱的冷水加热恒温至55℃，热水管道联接至已安装好的出水接驳口进入每层楼的任意热水出水点。利用机组所吸收的热源将加热水箱内的冷水源循环加热至设定温度，保持水温恒定。利用感温探头，根据设定水温自动控制机组运行状态，确保水箱水温长期处于设定状态。

  机组安装采用水泥加减振措施安装，确保使用寿命及振动噪声。

该工程系统主要由两个循环系统组成：一个是水箱与热泵机组循环系统，一个是水箱与末端用户用水循环系统。

4、设备选型

热水加热设备的计算，主要依据耗热量、热水量和热媒耗量来确定，同时也是对热水供应系统进行设计和计算的主要依据，根据用水人数及不同的使用时间要求、水温要求，结合尚佰特热泵机组的产品特点，本着节省设备投资及运行费用考虑。

有关运行数据计算

按照国家标准GB 50015-2003 《建筑给水排水设计规范》作为参考依据，每栋宿舍每天需要的55℃热水量最大32吨热水。

  根据气象春秋季平均水温15℃，水箱设定55℃的水温要求，参照《建筑给排水设计规范》建筑内部热水供应系统水加热设备及计算方式，根据水箱每小时热水量和冷、热水温差来计算水箱热水的总热量，热损耗、加热时间及运行费用，其计算公式如下：

单位换算：1w＝3.6Kj/h  1m3＝1000L   水的比热1∶4.19

热水及所需热量32T

冬季10℃工况机组运行费用计算

①.设水温14℃升至55℃。

②.32T（32000L）。

③加热所需的热量：水的立方数×温升×单位换算系数

Q＝32000 L×〔55℃-14℃〕×1.163÷1000W＝1526KW

④设机组加热16小时计算（冬季）

Q每小时制热量：1526KW÷16＝95.4KW

主机选型：

标准工况条件下，主机每天的运行时间应控制在 12小时以内为最佳节能运行状态；冬季由于环境条件差，主机负荷过到最大值，根据不同的环境主机输出功率还会有一定的损耗，因此冬季的运行时间以最大负荷计算时以不超过16小时。冬季主机满足加热需要，其它季节便都能满足加热需要。

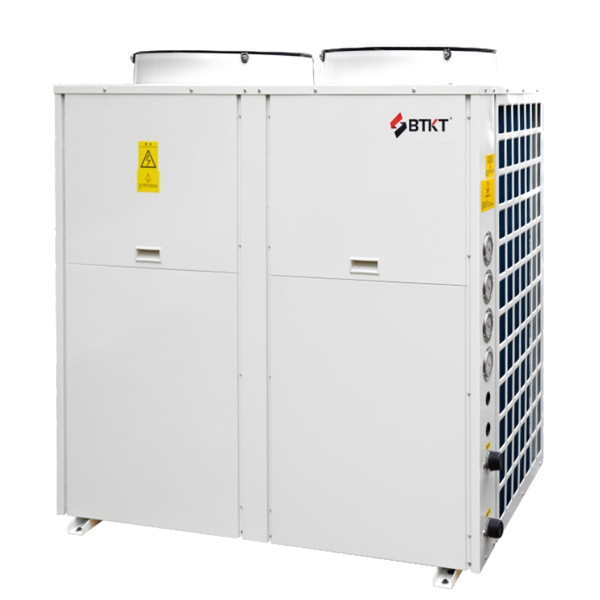

故选用尚佰特SBT15CW热泵机组3台。按24小时恒温，热能有富余。
